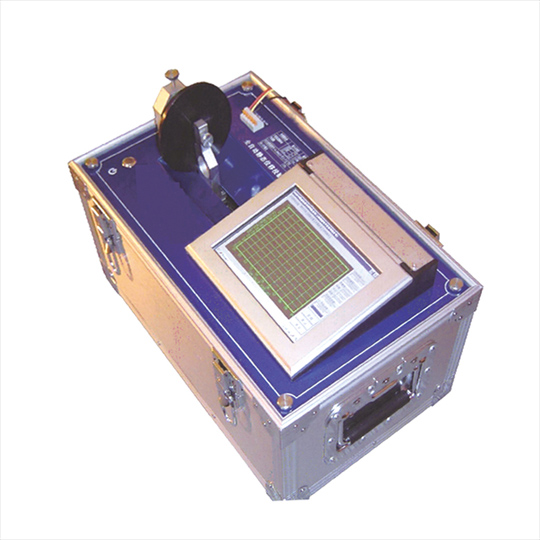

全自動靜態位移校驗儀實現了電渦流傳感器靜態線性特性的全自動校驗。校驗儀能智能繪制、存儲、輸出打印φ3～φ50探頭規格電渦流位移傳感器的靜態位移線性特性曲線、靈敏度誤差曲線，能記錄/計算被校傳感器的靜態位移特性數據，并自動用最小二乘法計算被校傳感器靈敏度和靈敏度誤差、非線性誤差。

全自動靜態位移校驗儀配有8.4英寸TFT觸摸顯示屏，分辨率640×480，U盤存儲，并配標準USB鼠標接口。內置高速數據采集芯片、并通過數據線將數據上傳至PC機（筆記本電腦），進行脫機打印傳感器靜態數據報表、靜態曲線圖形報表。

全自動靜態位移校驗儀在校驗φ3～φ50傳感器靜態位移線性特性數據時，校驗精度為±0.05 um，最小位移步長為0.05 um，最大靜態位移校驗范圍達到60mm。

全自動靜態位移校驗儀適用于校驗本特利、菲利浦、申克、新川、Amrein、等國外、國內所有電渦流傳感器及位移/脹差系統。

主要技術指標：

1. 校驗傳感器的靜/動態特性的試件盤材料：AISI4140鋼（國際標準）。

2. 位移校準范圍：0-60mm，適用于校驗探頭規格為φ3～φ50的電渦流傳感器和位移/脹差系統；

3. 自動定位,自動數據采樣和記錄;

4. 位移校準精度：±0.05 um；

5. 電壓采樣精度: ±1.5 mV，電流采樣精度: ±0.003 mA;

6. 自動輸出校驗數據報表,打印靜態特性曲線、靈敏度誤差、非線性誤差曲線等。

7. 提供-24VDC直流電源（輸出電流最大50mA，紋波3mV），可供單獨校驗傳感器系統用。

8. 尺寸：452mm×255mm×285mm（長×寬×高）；

9. 7.5英寸TFT真彩色顯示屏，分辨率640×480，全觸摸觸摸屏操作人機界面；

10. 配備有別64M非遺失存儲器用于校驗數據保存，也可進行大容量U盤存儲，并方便和PC機進行數據交換，也可以通過網絡通訊實現和PC機數據傳送。

11. 下位機可連接鼠標進行操作。

12. 適用于校驗本特利、菲利浦、申克、新川、Amrein、等國外、國內所有電渦流傳感器及位移/脹差系統。

13. 供電：220VAC±10%，最大工作電流2A。
