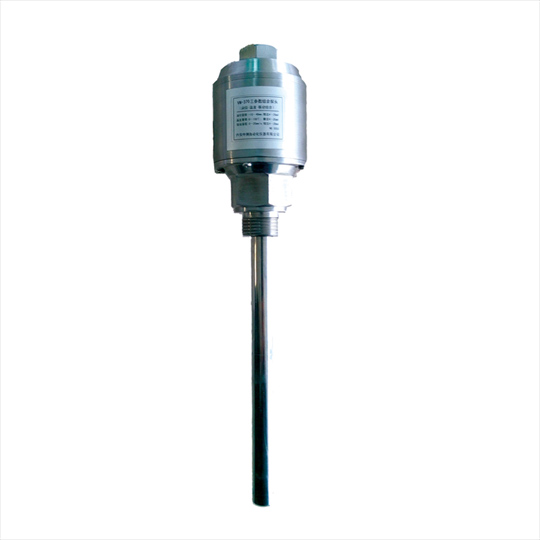

KH-7700三參數組合探頭

  KH-7700三參數組合探頭，是本公司用于冷卻塔風機安全監控系統中，一種非總線結構的通用型組合探頭。它可與數顯表或計算機數據采集測控系統(DCS、PLC等)連接使用。

這種應用于風機減速箱安全運行監測的組合變送器，在其內部分別集成了測量油溫、油位、振動信號的傳感、轉換和變送電路，直接輸出與這些安全參量對應的4～20mA標準電流信號，可以配接數顯表或計算機數字采集監控系統。

◆溫度測量特性：

潤滑油溫度測量范圍：0～100 ℃

溫度測量綜合誤差：<1%

◆潤滑油油位測量特性：

測量范圍：-10～+40㎜

（-10㎜處為減速箱正常油位下油限位置）

測量誤差： <1% 。

◆振動測量特性：

測量范圍：0～20 ㎜/s 或0～50m/s2內

頻帶范圍：10～1000Hz，

最大誤差：<5%。

◆信號輸出特性：

有源電流型輸出：DC/4～20mA ，要求無源電阻性負載。最大負載電阻：< 500歐姆

◆供電特性：

工作電壓：DC/24V±4V，額定電流：DC/80mA,最大瞬時工作電流：120mA，內設電源極性反接保護。
