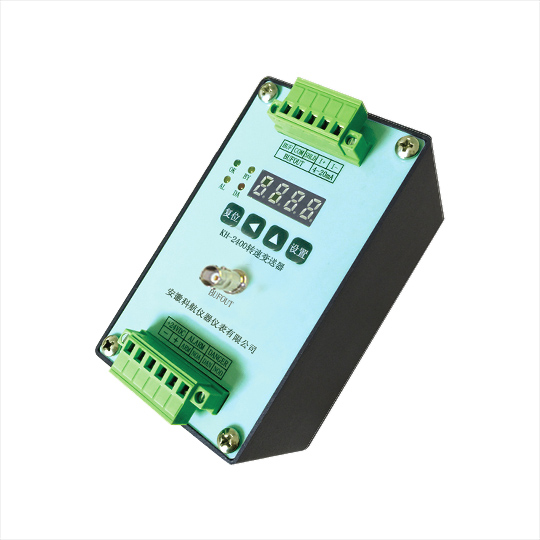

KH-2400轉速變送器

綜述

一般非接觸傳感器的探頭沿徑向以適當?shù)拈g隙安裝在軸系凸臺或凹槽或測速齒盤處，正對著感應體。使用不同的傳感器則對機器的測速盤或測量齒的模數、齒數、齒的分布有不同的應用要求。

KH-2400轉速變送器與轉速傳感器配套使用，它可以長期穩定可靠地監測旋轉機械的軸轉速，適用于各種類型的旋轉機械。該變送器帶顯示、4～20mA輸出和兩路繼電器輸出，并可現場設定量程和報警值等參數。變送器采用導軌或螺釘安裝，現場安裝方便。

1. 技術說明

供電電源：   +24VDC ±10%

輸入         振動傳感器

測量范圍：   0-9999r/min內可設定

記錄輸出：   4~20mA（負載≤500Ω）；

精度        1%

報警繼電器輸出  2組常開繼電器（報警、停車）

觸點容量       250VAC/3A或30VDC/3A

工作環境

工作溫度        -20 ~70℃

存儲溫度        -30 ~ 85℃

相對濕度        20 ~95% 無冷凝

功耗：          10W

重量：          ＜1Kg

儀表外形尺寸：高*長*深  =120mm *90mm*75mm

（加接線端子后深度最小132mm）
